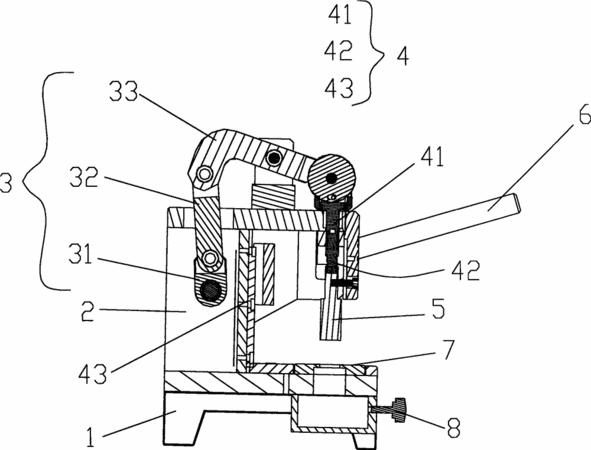

摘要:本实用新型提出了一种扣式电池材料冲切机,包括底座及固定于所述底座上的固定架,所述固定架上设有力放大传动机构及导程机构,所述导程机构连接有上模冲头及摇杆,通过转动摇杆通过力放大传动机构放大作用力及通过导程机构带动上模冲头冲切置于底座上的电池材料。本实用新型扣式电池材料冲切机通过60倍的力放大传动机构及0.002mm以内垂直度误差的导程机构实现了上下模零配合的精度方式冲切扣式电池中的隔膜材料、极片材料,使之冲切后没有毛刺、压痕、掉粉,同时稳定的0.002mm模具配合的精度使模具在合理的磨合中磨损后保持长达10万次的冲切。
- 专利类型实用新型
- 申请人深圳市科晶智达科技有限公司;
- 发明人唐元杰;
- 地址518000 广东省深圳市宝安区观澜街道大和社区环观南路金雄达科技园A栋4楼
- 申请号CN201220296271.2
- 申请时间2012年06月21日
- 申请公布号CN202668665U
- 申请公布时间2013年01月16日
- 分类号B26F1/02(2006.01)I;B26D5/10(2006.01)I;
