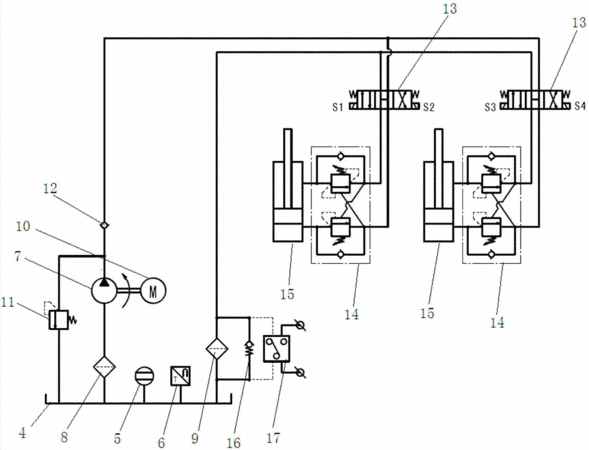

摘要：本实用新型涉及一种用于槽式集热系统的液压驱动装置，其特征在于：它包括一其内设置有微型泵、吸油滤油器和回油过滤器的油箱；油箱上部设置的异步电机通过联轴器连接微型泵；微型泵的进油口连接吸油滤油器，出油口并联连接溢流阀和单向阀的进油口；溢流阀的溢流口连接油箱；单向阀的出口并联连接两个H型三位四通电磁阀的进油口P；两个H型三位四通电磁阀的回油口T均连接回油过滤器的入口，回油过滤器的出口连接油箱；两个H型三位四通电磁阀各自通过一个平衡阀块连接一个驱动油缸，每个H型三位四通电磁阀的工作油口A和工作油口B对应连接一个平衡阀块，再对应连接一个驱动油缸的有杆端和无杆端。本实用新型通过对H型三位四通电磁阀脉冲供电来实现驱动油缸的间歇运动，可以达到±0.1°的精度要求。
- 专利类型实用新型
- 申请人北京电影机械研究所;
- 发明人徐伟新;郑兆文;何文强;钱思远;
- 地址100026 北京市朝阳区团结湖北路2号
- 申请号CN201220301021.3
- 申请时间2012年06月21日
- 申请公布号CN202660795U
- 申请公布时间2013年01月09日
- 分类号F24J2/46(2006.01)I;
