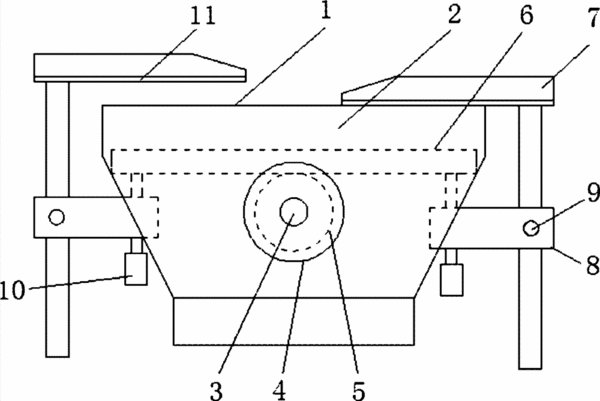

摘要:本实用新型公开了一种家具板钻孔定位用夹具,包括设有空腔的基座,空腔沿左右贯穿基座,有转轴沿前后方向穿入基座的空腔内,转轴末端设有盘形的手柄,转轴伸入空腔端固定有齿轮,有齿条滑动安装于空腔的顶壁上,齿条与齿轮相啮合,基座的左右侧分别设有角形的夹持臂,夹持臂水平段与基座上表面之间用于加持工件,夹持臂竖直段滑动套装于导向杆的一端,导向杆外壁上设有紧固螺钉顶住夹持臂的竖直段,导向杆另一端旋合有螺杆,螺杆上端顶住齿条下端。本实用新型结构设计合理,利用夹持臂配合相互啮合的齿条、齿轮进行装夹家具板,能够快速方便地进行家具板的装夹,进而进行钻床的钻孔操作。
- 专利类型实用新型
- 申请人滁州市新国景家具制造有限公司;
- 发明人葛礼波;
- 地址239000 安徽省滁州市滁全路南谯工业园区
- 申请号CN201220160807.8
- 申请时间2012年04月16日
- 申请公布号CN202639872U
- 申请公布时间2013年01月02日
- 分类号B23Q3/00(2006.01)I;B27C3/00(2006.01)I;
