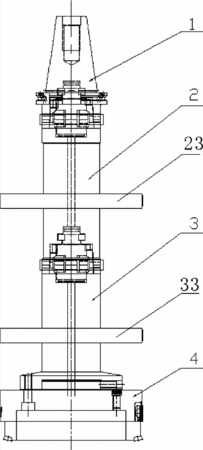

摘要：本实用新型公开了一种粗精复合镗刀。该粗精复合镗刀包括：镗刀刀柄、可调接杆和粗精复合镗头；镗刀刀柄与机床主轴连接，粗精复合镗头通过可调接杆与镗刀刀柄连接，可调接杆的一端具有安装法兰盘，安装法兰盘的盘面周向上均布有粗调整螺钉，中部具有沿径向凸起的第一辅助支撑盘，第一辅助支撑盘的外周上均布有第一硬质合金导条，且盘面上沿周向均匀开设有第一排屑孔。由于该粗精复合镗刀在接杆和可调接杆中部设置有带有硬质合金导条的辅助支撑盘，起到导向支撑作用，增加了该粗精复合镗刀的刚性；另外，接杆可以更加需要连接到镗刀刀柄和可调接杆中间来调整该粗精复合镗刀的轴向长度，解决了加工深孔时机床Z轴行程不足的缺陷。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人兰神忠;黄华剑;谭家斌;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201220129440.3
- 申请时间2012年03月30日
- 申请公布号CN202606895U
- 申请公布时间2012年12月19日
- 分类号B23B27/00(2006.01)I;B23B29/02(2006.01)I;
