一种具有防炸管和排污功能的承压式太阳能集热器

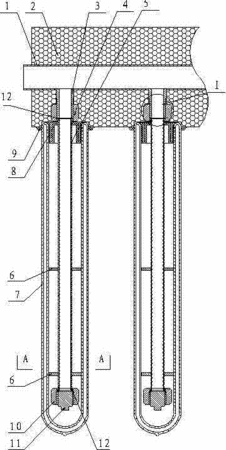

　　摘要：一种具有防炸管和排污功能的承压式太阳能集热器，克服了现有防炸管结构存在发生漏点的隐患，以及现有排污结构加工工艺复杂、成本高的问题，特征是包括集热水箱、保温层和全玻璃真空集热管，集热水箱底部的集热水箱连接管，在全玻璃真空集热管中安装换热波纹管，换热波纹管上端开口处通过连接管快接螺母连接集热水箱连接管，换热波纹管底端开口处通过丝堵快接螺母连接丝堵，在换热波纹管与全玻璃真空集热管开口处结合部位安装弹性封堵，有益效果是结构简单，成本低，排污方便，由于换热管全部采用波纹管，能够承受较大压力，由于集热管的不炸管特性，根据需要，系统可做成随时排空的工作方式，系统管道排空后，可不必采取任何防冻措施。

专利类型实用新型
申请人沈阳万利源节能工程有限公司;
发明人王永斌;
地址110005 辽宁省沈阳市和平区南京南街206号
申请号CN201220177678.3
申请时间2012年04月25日
申请公布号CN202598895U
申请公布时间2012年12月12日
分类号F24J2/05(2006.01)I;F24J2/24(2006.01)I;F24J2/30(2006.01)I;F24J2/46(2006.01)I;
