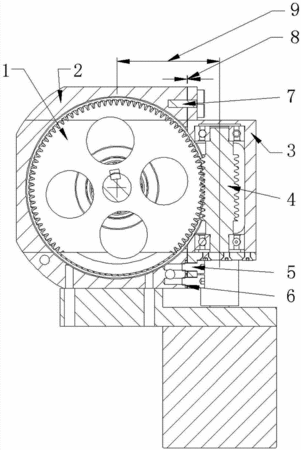

摘要：本实用新型公开了一种减小传动间隙的高精度蜗轮蜗杆传动机构，所述蜗轮蜗杆传动机构包括：蜗轮、轴及轴承组件、蜗轮箱、蜗杆及轴承组件、蜗杆箱、2个定位圆柱销、8个弹簧垫圈、8个间隙调整及连接螺钉。本实用新型发明的优点在于：由于蜗轮箱与蜗杆箱之间预留间隙，蜗轮箱与蜗杆箱通过定位圆柱销、弹簧垫圈、间隙调整及连接螺钉连接在一起，定位圆柱销的定位导向作用、弹簧垫圈的弹性作用和间隙调整及连接螺钉的微调作用综合在一起，极大地降低了间隙调整难度，实现了保证蜗轮与蜗杆之间具有合理的传动间隙，满足对空回间隙和传动效率的要求。
- 专利类型实用新型
- 申请人北京星网宇达科技股份有限公司;
- 发明人宋光威;
- 地址100097 北京市海淀区远大路金源时代商务中心2号楼B座5A
- 申请号CN201220011400.9
- 申请时间2012年01月11日
- 申请公布号CN202597591U
- 申请公布时间2012年12月12日
- 分类号F16H1/06(2006.01)I;F16H1/26(2006.01)I;F16H57/02(2012.01)I;
