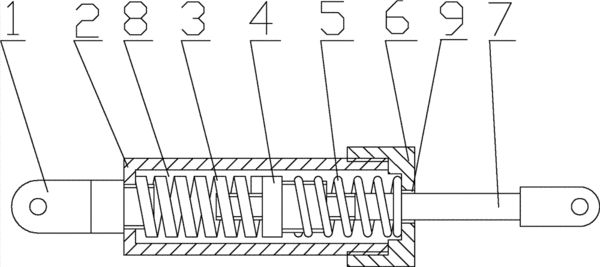

摘要：本实用新型公开了大型电力变压器用温控器补偿装置，包括设有容置槽(8)的筒体(2)、位于筒体(2)底部的连接杆(1)、位于筒体(2)的容置槽(8)最内部且自由长度随温度呈线性变化的弹簧片(3)、一端套接于弹簧片(3)内的调节螺母(4)、与调节螺母(4)另一端旋转连接的弹簧(5)、封盖容置槽(8)并设有孔(9)的筒体盖(6)，以及与调节螺母(4)螺纹连接并穿出筒体盖(6)的孔(9)的推杆(7)。通过弹簧片随温度变化而其自由长度发生变化，推动调节螺母带动推杆收缩或伸长，从而达到温度补偿的目的，结构简单、制造工艺简单、可靠性强、温度补偿精度高、合格率高、成本低。
- 专利类型实用新型
- 申请人深圳市泰士特科技有限公司;
- 发明人王波;
- 地址518052 广东省深圳市南山区科技园马家龙工业区78栋2楼
- 申请号CN201220171170.2
- 申请时间2012年04月19日
- 申请公布号CN202582760U
- 申请公布时间2012年12月05日
- 分类号G01K5/50(2006.01)I;
