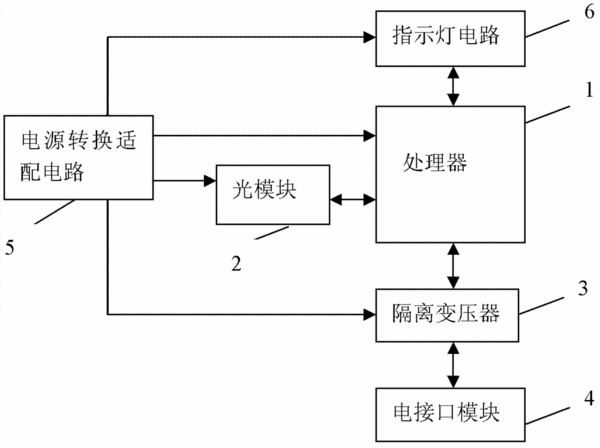

摘要：本实用新型涉及千兆以太网光纤收发器，包括电接口模块、处理器、与处理器分别连接的光模块、隔离变压器、电源转换适配电路、指示灯电路，所述电接口模块与所述隔离变压器连接，所述电源转换适配电路分别与光模块、隔离变压器、指示灯电路连接。本实用新型由于增设了隔离变压器，使以太网光纤收发器在输入电压或者电流突变的情况下，可有效防止浪涌电流流入处理器，从而防止器件损坏，充分提高了现有千兆以太网光纤收发器的稳定性及可靠性，传输速率稳定，且大大降低使用和维护成本；在供电系统采用USB接口和电源转换适配电路，可实现在不方便接入强电电源的状态下，仅使用电脑或笔记本电脑的大功率USB接口，即可为光纤以太网提供电源。
- 专利类型实用新型
- 申请人深圳市振兴伟业通讯有限公司;
- 发明人薛李边;周秋生;
- 地址518129 广东省深圳市龙岗区坂田街道雪象社区上雪科技工业城北区二号F栋1楼西面
- 申请号CN201120523330.0
- 申请时间2011年12月14日
- 申请公布号CN202524391U
- 申请公布时间2012年11月07日
- 分类号H04B10/12(2006.01)I;H04B10/24(2006.01)I;
