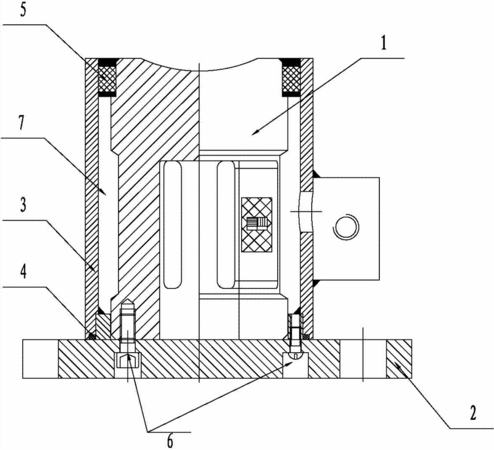

摘要：一种密封保护的柱式称重测力传感器，其核心内容为传感器的弹性体和承力的底座及防护的外壳之间的相互连接和密封。其密封结构一为：弹性体的一端采用螺钉紧固连接在底座上。外壳的一端采用螺钉紧固连接在底座上，并在外壳和底座之间设有O型密封圈。外壳的另一端和弹性体之间留有间隙，在间隙上端部加压填充软性密封胶环。其密封结构二为：弹性体和外壳的一端设有相互配合的螺纹，它们之间采用螺纹紧固连接，并设置有O型密封圈。弹性体和外壳的另一端有间隙，间隙的上端部加压填充软性密封胶环。两种密封结构均能保证了传感器达到IP68防护等级，保证了弹性体和外壳填充软性密封胶环的一端具有柔性连接功能，确保称重测力传感器优良的测量性能。
- 专利类型实用新型
- 申请人东莞市华兰海电子有限公司;
- 发明人伍德常;
- 地址523000 广东省东莞市麻涌镇大盛工业园东莞市华兰海电子有限公司
- 申请号CN201220097699.4
- 申请时间2012年03月15日
- 申请公布号CN202511853U
- 申请公布时间2012年10月31日
- 分类号G01G3/12(2006.01)I;G01G21/30(2006.01)I;
