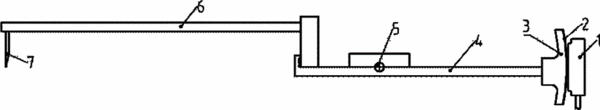

摘要：本实用新型公开了一种应用于轮廓仪Z轴的光栅传感器，包括左杠杆以及连接在左杠杆端头的测针，左杠杆的另一端头通过杠杆转轴与右杠杆刚性连接，所述右杠杆的一端连接有一扇形块，在扇形块的圆弧端面粘贴有钢带光栅尺，钢带光栅尺的一侧设置有光栅读数头。本实用新型提高了轮廓仪的综合测量精度，增大了轮廓仪的测量量程，使用轮廓仪的适用性更加广泛。
- 专利类型实用新型
- 申请人陕西威尔机电科技有限公司;
- 发明人范厚杰;张涛;王海涛;马丁;王斌;赵宝云;
- 地址710065 陕西省西安市高新区丈八二路16号奥德工业园内
- 申请号CN201220125818.2
- 申请时间2012年03月29日
- 申请公布号CN202501830U
- 申请公布时间2012年10月24日
- 分类号G01B11/24(2006.01)I;
