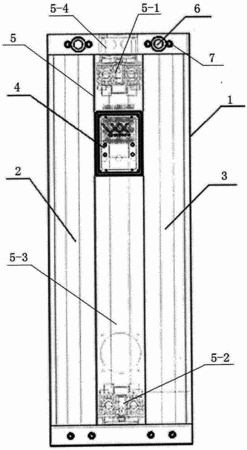

摘要:本实用新型公开了一种模块吸附式干燥机,包括壳体,所述壳体内设有第一吸附塔、第二吸附塔和控制器,所述第一吸附塔及第二吸附塔的气口之间连接有气路切换装置,所述气路切换装置包括置于机体顶部的上部阀组及置于机体底部的下部阀组,所述上部阀组上连通设有机顶分气底座,所述机顶分气底座的侧壁上设有一组以上的进出气管路接口,所述进出气管路接口两侧设有用于连接过滤器的螺纹孔;所述上部阀组与下部阀组内设有梭阀,该梭阀阀芯的左右端面上设有十字型导向阀杆。本实用新型可将多台干燥机多机组并联,方便安装更换,梭阀阀芯的端面上导向阀杆的设计,保证了在气压低时或杂质干扰时,梭阀完全关闭,从而保证了其整体动作的可靠性及准确性。
- 专利类型实用新型
- 申请人上海岭泉实业发展有限公司;
- 发明人孟宏宇;
- 地址201600 上海市松江区石湖荡镇闵塔路158号A区
- 申请号CN201220016126.4
- 申请时间2012年01月13日
- 申请公布号CN202497804U
- 申请公布时间2012年10月24日
- 分类号B01D53/26(2006.01)I;B01D53/047(2006.01)I;
