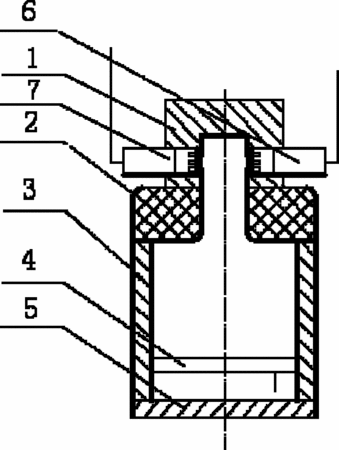

摘要：本实用新型涉及声学计量技术领域，具体公开了一种宽频带低失真等幅值等相位校准驻波管耦合腔。该驻波管耦合腔中的驻波管下端安装有扬声器，并通过后端盖密封固定；中心开有通孔的变截面反射端与驻波管的上端密封固定，圆柱体结构的耦合腔密封固定在变截面反射端上端中心，且耦合腔一端中心开有直径与变截面反射端中心圆形通孔直径相同的圆柱槽；标准传声器与被校传声器对称安装在耦合腔内。耦合腔采用变截面的设计，在耦合腔内可起到稳定大振幅声波、降低波形失真度的效果；同时，该驻波管耦合腔可实现高动态范围、宽频率范围、低失真度的传声器灵敏度幅值和相位的校准，动态范围94dB～160dB，频率范围500Hz～800Hz，波形失真度＜1％，幅值一致性偏差＜0.3％，相位偏差＜0.1°。
- 专利类型实用新型
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人闫磊;杨晓伟;朱刚;刘鑫;孙凤举;
- 地址100076 北京市丰台区大红门路1号
- 申请号CN201220063000.2
- 申请时间2012年02月23日
- 申请公布号CN202488702U
- 申请公布时间2012年10月10日
- 分类号H04R19/01(2006.01)I;
