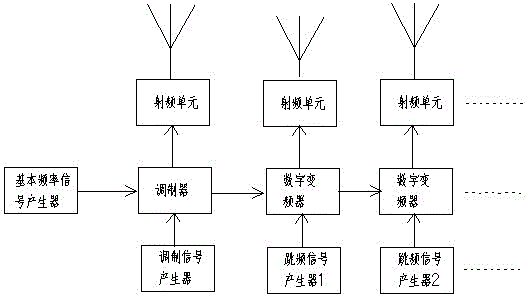

摘要:本实用新型提供了一种全频段考场无线信号屏蔽器,其包括基本频率干扰单元及多路跳变频率干扰单元,基本频率干扰单元的调制信号产生器依次与调制器、射频单元及其天线连接,基本频率信号产生器与调制器连接;每个跳变频率干扰单元包括依次相连的跳频信号产生器、数字变频器和该路的射频单元及其天线;各路的数字变频器依次相接,而第一路的数字变频器与在前的调制器连接。本实用新型由基本频率源提供低端干扰信号源,在此基础上跳变差频得到不同频段的信号,从而实现了对所有可用频段的屏蔽。针对目前无线通讯的方式和技术条件,本实用新型可以对50MHz~2500MHz范围内的频段是实行全方位、全频段、无缝隙的地毯式覆盖干扰屏蔽。
- 专利类型实用新型
- 申请人南京泰之联无线科技有限公司;江苏跨域信息科技发展有限公司;
- 发明人韩飞;廖华芬;屠景盛;
- 地址210007 江苏省南京市白下区军农路3号光华创意园4楼
- 申请号CN201220084773.9
- 申请时间2012年03月08日
- 申请公布号CN202488471U
- 申请公布时间2012年10月10日
- 分类号H04K3/00(2006.01)I;
