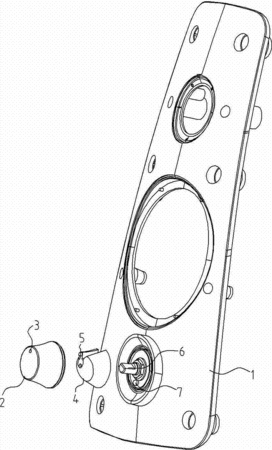

摘要：一种带指示灯的音箱音量调节旋钮，所述音量调节旋钮内设有容置腔体，所述容置腔体内设有透明反射体，所述透明反射体与所述音量调节旋钮联动，所述透明反射体内设有反射腔体，所述面板上于所述反射腔体内设有LED灯，所述音量调节旋钮顶部设有出光孔。LED发出来的光线集中在透明反射体的反射腔体内，反射腔体可以将光线汇聚到透明反射体的顶部，然后通过音量调节旋钮顶部的出光孔射出，从而使音量调节旋钮上出现一个亮点，能够在光线昏暗的环境中指示出音量调节旋钮的旋转角度，该设计使LED指示灯固定在音箱面板上，不会跟随音量调节旋钮的转动而转动，因此LED指示灯的工作寿命更长。
- 专利类型实用新型
- 申请人国光电器股份有限公司;
- 发明人姚建寒;
- 地址510800 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201120567967.X
- 申请时间2011年12月30日
- 申请公布号CN202475703U
- 申请公布时间2012年10月03日
- 分类号H04R1/00(2006.01)I;F21V33/00(2006.01)I;
