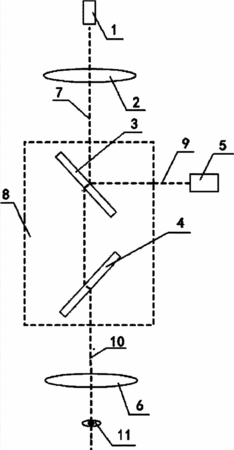

摘要:本实用新型提供一种光纤聚焦实时探测功率装置,包括激光准直单元、光路分离单元、信号采集单元和激光聚焦单元,其中激光准直单元设置在光纤的下方,用于将从光纤出来的发散激光准直为近似平行光,准直激光经过光路分离单元分为信号激光和工作激光,信号采集单元位于信号激光的光路上,激光聚焦单元位于工作激光的光路上。本实用新型可以对激光功率进行实时探测,同时探测的激光功率靠近加工点,探测的功率能够真实反映加工点的功率,能够检测出由于光纤损伤和前端激光器故障导致的功率变动,配合功率反馈控制,可以实现稳定功率输出,整体体积小巧,适用于工业焊接、切割、固化等各种场合。
- 专利类型实用新型
- 申请人武汉凌云光电科技有限责任公司;
- 发明人吕超;
- 地址430205 湖北省武汉市东湖高新技术开发区东一产业园高新三路6号
- 申请号CN201220102096.9
- 申请时间2012年03月19日
- 申请公布号CN202471244U
- 申请公布时间2012年10月03日
- 分类号G01J1/42(2006.01)I;
