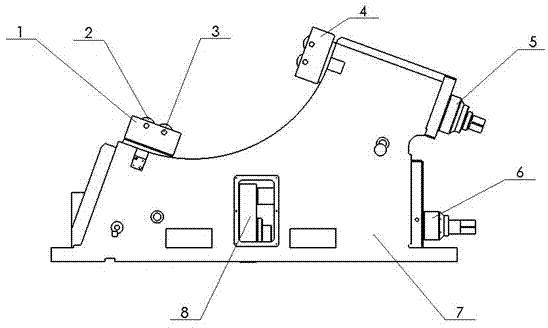

摘要:本实用新型公开了一种磨床开式磙子中心架,包括外壳体,在外壳体顶部的弧形面上设有下滑块体及上滑块体,下滑块体通过安装在外壳体内的齿轮与下进给机构连接,上滑块体与上进给机构连接;在下滑块体及上滑块体的上均设有滚动轴承及磙子轴套。本实用新型采用在磨床中心架的上下滑块体上设置滚动轴承,用以支撑工件,使磨床加工时工件旋转带动轴承滚动,比过去的摩擦式支撑稳定性好,加工大型工件时,工件在中心架上的作用力分散,支撑件受力均匀,提高了磨床中心架的刚性,保证了工件高速平稳无间隙旋转,大大提高了加工时的磨削速度和精度,从而提高了磨床的加工效率。
- 专利类型实用新型
- 申请人贵州大学;
- 发明人孟忠良;管琪明;
- 地址550025 贵州省贵阳市花溪区贵州大学北校区科学技术处
- 申请号CN201220113790.0
- 申请时间2012年03月23日
- 申请公布号CN202462222U
- 申请公布时间2012年10月03日
- 分类号B24B41/06(2012.01)I;
