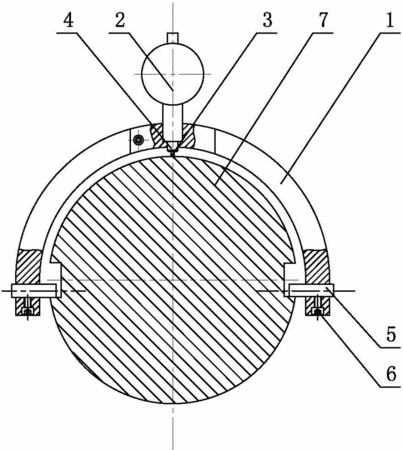

摘要：本实用新型公开了机械零件检验工具领域内的一种轴类双键槽对称度检具，旨在解决现有技术中对称度检具结构复杂、操作不便、安装难度大、测量精度差的问题。它包括检具座、百分表和定位块，所述检具座呈左右对称的U形，所述百分表可拆卸地固定于检具座的外部，百分表的测量头伸入检具座内部，百分表量杆的轴线与检具座的对称轴相重合；所述检具座的两侧沿垂直于检具座对称轴方向左右对称地开设有定位孔，定位孔与所述定位块相配合设置。本实用新型结构简单、成本低廉、加工制作方便，应用于轴类双键槽的对称度检验中，具有操作简便易行，检测时间短、准确度高的优点，具有较强的实用性。
- 专利类型实用新型
- 申请人江苏扬力集团有限公司;
- 发明人吴荣东;卢文俊;吴奇;
- 地址225127 江苏省扬州市邗江工业园扬力路99号
- 申请号CN201220084326.3
- 申请时间2012年03月08日
- 申请公布号CN202452940U
- 申请公布时间2012年09月26日
- 分类号G01B5/25(2006.01)I;
