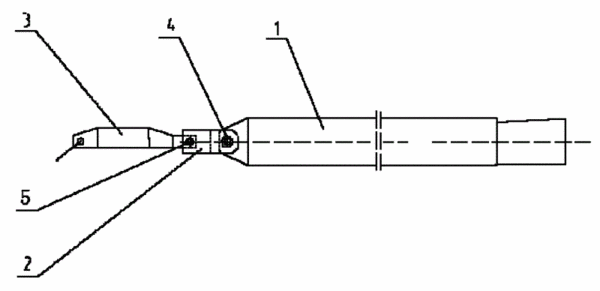

摘要：本实用新型公开了一种刀具导套内圆同轴度检测工具。该刀具导套内圆同轴度检测工具包括：主杆、装表块和杆杠百分表；主杆的一端与待测导套对应的刀柄配合插装；装表块的一端通过紧固螺钉可调整的安装到所述主杆的另一端，杆杠百分表安装到装表块的另一端。使用该工具检测多个导套的同轴度时，不需回转工作台，可消除回转工作台造成的检测误差，提高了检测的效率和精度；同时，因为该工具能够穿过上一个导套测量下个导套，能够检测位于中间的导套同轴度；另外，杠杠百分表的表针还可以通过连接主杆和装表块的紧固螺钉进行微调，有效提高了检测的效率和精度。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人黄幸周;冯伟峰;覃伟军;潘福斌;王鹏;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201220003836.3
- 申请时间2012年01月06日
- 申请公布号CN202428270U
- 申请公布时间2012年09月12日
- 分类号B23Q17/00(2006.01)I;
