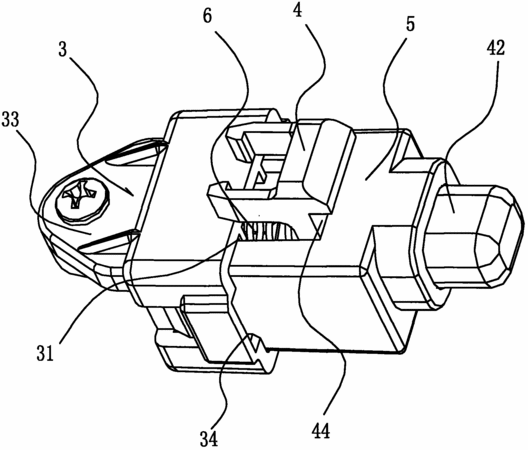

摘要：本实用新型涉及连接件技术领域，特别涉及一种连接装置结构，包括部件一，部件二以及部件三，所述部件一为框体，其一端设有开口一，所述部件二为框架体，其两端分别设有开口二和开口三，顶面开设有滑动槽，所述滑动槽延伸至开口二处；所述部件三包括一延伸部和一导柱，所述导柱垂直设于延伸部一侧，所述导柱可滑动地插设于开口二内，延伸部可滑动地设于滑动槽内，所述部件二设有开口二的一端固定插设于部件一的开口一内；所述延伸部与部件一之间设有弹簧，所述延伸部顶端设有钩部，所述钩部与部件二顶面之间形成有固定槽。本实用新型结构设置合理，可操作性强。
- 专利类型实用新型
- 申请人东莞勤上光电股份有限公司;
- 发明人李善良;
- 地址523565 广东省东莞市常平镇横江厦村
- 申请号CN201120575574.3
- 申请时间2011年12月28日
- 申请公布号CN202418125U
- 申请公布时间2012年09月05日
- 分类号F16B1/04(2006.01)I;
