    摄像机的平行度调节机构

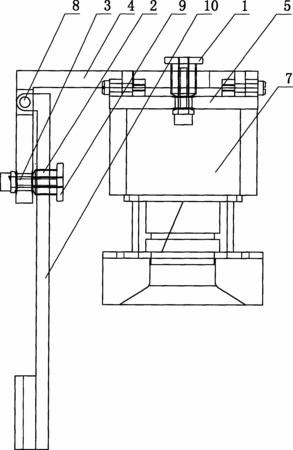

      摘要:本实用新型公开了摄像机的平行度调节机构,包括支架(10)、数码相机壳体(7),其特征在于还包括第一调节板(4)、第二调节板(5),所述数码相机壳体与第二调节板连接,第一调节板呈“L”型,第一调节板铰接在所述支架上,其中第一调节板的一边通过第一调节螺栓(9)与支架活动连接,第二调节板的一侧铰接在所述第一调节板上,其相对一侧通过第二调节螺栓(1)与第一调节板活动连接,第一调节板与支架铰接的第一铰接轴(8)与第一调节板与第二调节板铰接的第二铰接轴(6)相互垂直。这种结构的调节机构,能够调节摄像机内图像传感器与摄像机下方被摄像的平面物体保持面平行,其调节方便,精度高,特别适用于激光加工设备上。
    • 专利类型实用新型
    • 申请人瑞安市博业激光应用技术有限公司;
    • 发明人吴旭浩;裘建新;
    • 地址325200 浙江省瑞安市经济开发区飞云新区民心路555号
    • 申请号CN201120366996.X
    • 申请时间2011年09月27日
    • 申请公布号CN202411656U
    • 申请公布时间2012年09月05日
    • 分类号B23K26/03(2006.01)I;
