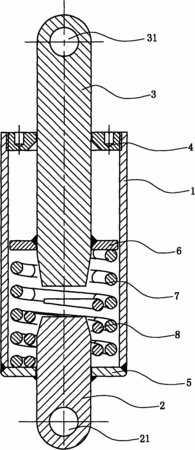

摘要：本实用新型涉及一种限位装置，其特征在于：包括套筒(1)、定拉杆(2)和动拉杆(3)，所述套筒(1)的前后两端固定有将套筒开口封闭住的前封盖(4)和后封盖(5)，定拉杆(2)穿设并固定在后封盖(5)，动拉杆(3)活动穿设在前封盖上并能前后滑移，位于套筒内的动拉杆上固定有与前封盖(4)挡配的挡环(6)，在动拉杆后移一定距离后，定拉杆与动拉杆抵触而阻挡动拉杆继续后移。动拉杆和定拉杆撞击过程中的间隙始终位于套筒内，因此不会又夹伤人的事故发生，使用更安全，另外动拉杆通过挡环与前封盖的限位，动拉杆不能无限制外拉，因此本限位装置还对摆动部件的最大摆动角度有限定作用，进一步提高使用本限位装置的健身器材的安全性。还涉及一种具有前述限位装置的蹬力架。
- 专利类型实用新型
- 申请人宁波奇胜运动器材有限公司;
- 发明人陆立青;
- 地址315336 浙江省慈溪市经济开发区杭州湾新区金慈路
- 申请号CN201120223305.0
- 申请时间2011年06月27日
- 申请公布号CN202409989U
- 申请公布时间2012年09月05日
- 分类号A63B23/04(2006.01)I;A63B21/068(2006.01)I;
