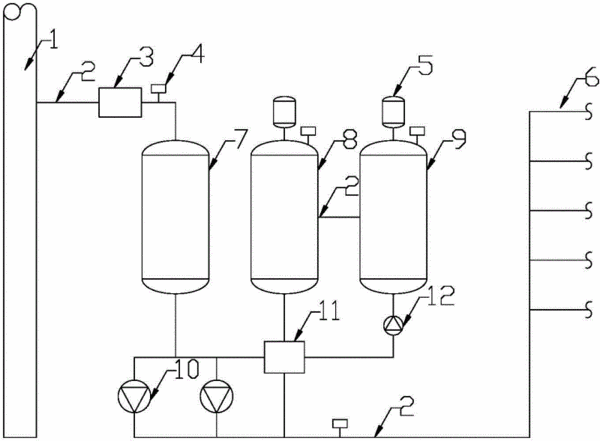

摘要:本实用新型涉及的三罐式稳压补偿无负压供水设备,包括有恒压补偿罐、差量补偿罐、变频水泵和双向补偿器,所述恒压补偿罐的进水端与市政管网相连接,差量补偿罐与双向补偿器相连,恒压补偿罐的出水端与变频水泵输入端和双向补偿器相连,包括小流量补偿罐和增压变频水泵,所述小流量补偿罐经增压变频水泵与双向补偿器相连接,所述小流量补偿罐通过连接管与差量补偿罐相连;通过本技术方案,对传统的二次加压供水设备进行了改进,增加了小流量补偿罐,解决了传统二次加压供水设备中,小流量保压功能所提供的有效补偿水量较少;水泵启停频繁;稳压功能不足,出水压力变化较大的问题,使得供水系统运行更加安全稳定、高效节能。
- 专利类型实用新型
- 申请人北京威派格科技发展有限公司;
- 发明人柳兵;李纪伟;丁凯;
- 地址102615 北京市大兴区长子营镇企融路1号
- 申请号CN201120536631.7
- 申请时间2011年12月20日
- 申请公布号CN202401529U
- 申请公布时间2012年08月29日
- 分类号E03B11/16(2006.01)I;E03B7/07(2006.01)I;
