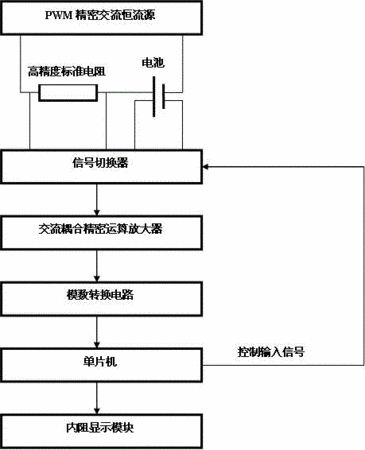

摘要：一种电池精密欧姆内阻测量仪，由PWM精密交流恒流源，产生一个1kHz频率的小电流，通过一个高精度电阻和待测电池形成电流电路，在标准电阻两端和电池两端产生交流响应信号，先通过信号切换器选择标准电阻两端的交流响应信号，送入交流耦合精密运算放大器，输出信号通过模数转换电路，转为数字信号送入单片机中进行处理后保存；再通过信号切换器选择被测电池两端的交流响应信号,送入交流耦合精密运算放大器，输出信号通过模数转换电路，转为数字信号送入单片机中进行处理后保存；单片机将两次处理得到的数据信息，进行运算处理，得到电池内阻值，将得到的电池内阻值显示到显示模块上，直观显示电池内阻值。
- 专利类型实用新型
- 申请人哈尔滨智木科技有限公司;
- 发明人李金录;淡博;
- 地址150076 黑龙江省哈尔滨市道里区康安二道街6号
- 申请号CN201120457054.2
- 申请时间2011年11月17日
- 申请公布号CN202393834U
- 申请公布时间2012年08月22日
- 分类号G01R27/08(2006.01)I;
