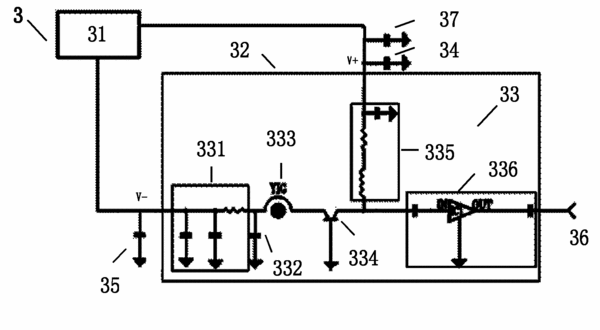

摘要：本实用新型公开了一种频谱测量装置及其采用PCB工艺的YIG调谐振荡器，所述的YIG调谐振荡器包括一个封闭磁体、一个振荡单元、一个外置电源、以及安装在所述的封闭磁体的外壳上的一个第一穿心电容、一个第二穿心电容和一个SMA输出接口，所述的振荡单元包括一个PCB板，以及安装在所述的PCB板上的一个微波晶体管、一个发射极馈电电路、一个接地电容、一个YIG耦合单元、一个集电极馈电电路、一个输出电路，在所述的发射极馈电电路和所述的YIG耦合单元之间，连接有一接地的接地电容，所述的接地电容是由PCB板上的铜箔构成的。本实用新型所述的调谐振荡器，解决了采用集总元件在射频通路中会引起阻抗突变、停振等问题。
- 专利类型实用新型
- 申请人北京普源精电科技有限公司;
- 发明人崔研婷;王悦;王铁军;李维森;
- 地址102206 北京市昌平区沙河镇踩河村156号
- 申请号CN201120504503.4
- 申请时间2011年12月07日
- 申请公布号CN202374217U
- 申请公布时间2012年08月08日
- 分类号H03B5/30(2006.01)I;G01R23/16(2006.01)I;
