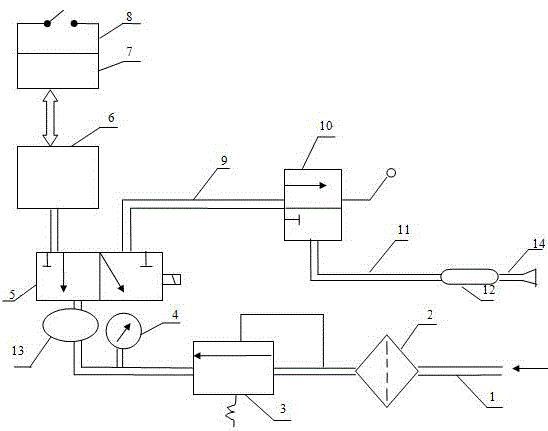

摘要：本实用新型公开了一种织机废边线吹直装置，其包括压缩空气进入管（1），该压缩空气进入管（1）通入气缸（13），在压缩空气进入管（1）和气缸（13）之间的管路上安装有过滤器（2）、用于调节压缩空气压力的调节阀（3）和压力表（4），气缸（13）连接到吹气电磁阀（5）的进气口，吹气电磁阀（5）的出气口连接出气管（9），该出气管（9）连接到用于调节压缩空气流量的手动调节阀（10），该手动调节阀（10）的出气口连接出气管（11），在出气管（11）的末端连接有鸭嘴式喷嘴（14），所述吹气电磁阀（5）连接有控制装置。该装置通过利用织机原有形态压缩空气，通过管道传输到织口右侧，利用鸭嘴式喷嘴的吹口约束吹风方向，达到将废边线处于吹直的目的。
- 专利类型实用新型
- 申请人山东南山纺织服饰有限公司;
- 发明人潘峰;刘训军;张超;李世朋;
- 地址265706 山东省烟台市龙口市东江镇南山工业园
- 申请号CN201120295138.0
- 申请时间2011年08月15日
- 申请公布号CN202359295U
- 申请公布时间2012年08月01日
- 分类号D03J1/06(2006.01)I;
