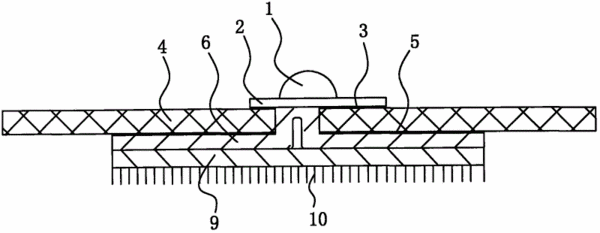

摘要：本实用新型涉及散热装置技术领域，特别涉及一种大功率LED的散热结构，包括PCB板和导热板件以及散热板件，所述PCB板上设有定位孔，定位孔贯通PCB板两侧，所述PCB板一侧面上设有铜板层，PCB板另一侧面上设有电极焊脚；所述导热板件一侧面上设有导热柱，所述导热柱的形状大小与定位孔的形状大小相匹配，所述导热柱的高度等于PCB板的厚度和电极焊脚的厚度之和，所述导热柱配合设于定位孔内，导热板件设有导热柱的侧面与铜板层焊接连接；所述导热柱的上端面与电极焊脚的上表面处于同一平面内；所述散热板件贴设于导热板件的另一侧面上。本实用新型结构简单紧凑，导热散热效果好。
- 专利类型实用新型
- 申请人东莞勤上光电股份有限公司;
- 发明人毕晓峰;
- 地址523565 广东省东莞市常平镇横江厦村
- 申请号CN201120440248.1
- 申请时间2011年11月09日
- 申请公布号CN202352730U
- 申请公布时间2012年07月25日
- 分类号H01L33/64(2010.01)I;H01L33/62(2010.01)I;
