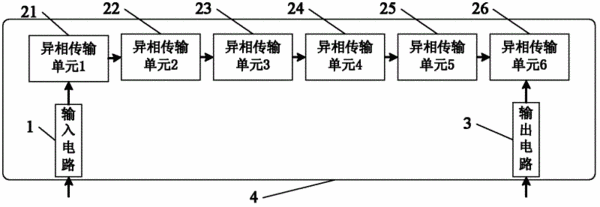

摘要：本实用新型公开了一种基于异相传输线微带带通滤波器，包括了输入电路、异相传输电路、异相传输单元串联电容等效电路、异相传输单元并联电感等效电路、输出电路、介质基板，接地电路、金属腔。该滤波器由六阶异相传输单元级联实现，异相介质单元由串联电容等效电路与并联电感等效电路接连实现，经过阻抗匹配来实现高频信号通过并抑制低频信号，低频信号通过并抑制高频信号。其设计的灵活性在于在较大的空间内对并联微带短截线进行弯折或改变尺寸，改变串联交指微带线的宽度尺寸使滤波器具有更优越的合路性能，更宽的工作频带和更紧凑的体积且加工工艺更易实现来满足客户的各种需求。
- 专利类型实用新型
- 申请人武汉虹信通信技术有限责任公司;
- 发明人万丰;王志勇;
- 地址430074 湖北省武汉市洪山区邮科院路88号
- 申请号CN201120512415.9
- 申请时间2011年12月09日
- 申请公布号CN202339968U
- 申请公布时间2012年07月18日
- 分类号H01P1/203(2006.01)I;
