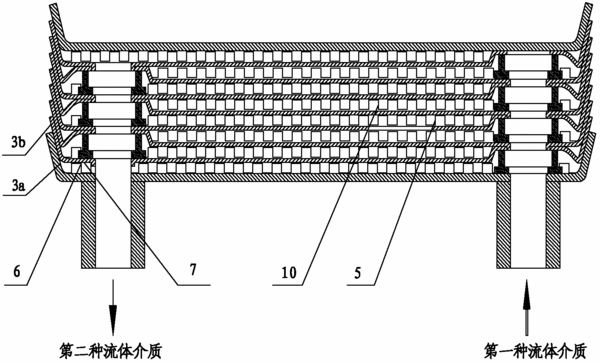

摘要：叠置式板翅式换热器，包括盖板、隔板、翅片、密封顶柱和管接头；第一隔板上第一对角线上的第一角孔和第三角孔的角孔平面设在高平面上，第二对角线上的第二角孔和第四角孔的角孔平面设在低平面上，第一角孔和第三角孔的角孔平面在高平面上向四周延伸后，再沿下延壁向下延伸至低平面，形成围绕第一角孔和第三角孔的凸台；第二隔板上第二对角线上第二角孔和第四角孔的角孔平面在高平面上向四周延伸后，再沿下延壁向下延伸至低平面，形成围绕第二角孔和第四角孔的凸台；第一隔板和第二隔板上下叠合，第一隔板上的低角孔平面和第二隔板的高角孔平面密封连接，若干第一隔板和第二隔板依次连接构成换热芯体；换热芯体的上下两侧用盖板密封，管接头设置在盖板上。
- 专利类型实用新型
- 申请人南京工业大学;无锡宏盛换热器制造有限责任公司;
- 发明人凌祥;徐荣飞;马鑫;
- 地址210009 江苏省南京市鼓楼区中山北路200号
- 申请号CN201120283547.9
- 申请时间2011年08月05日
- 申请公布号CN202329305U
- 申请公布时间2012年07月11日
- 分类号F28D9/00(2006.01)I;F28F3/08(2006.01)I;F28F3/10(2006.01)I;
