一种用于原油的太阳能昼夜伴热系统

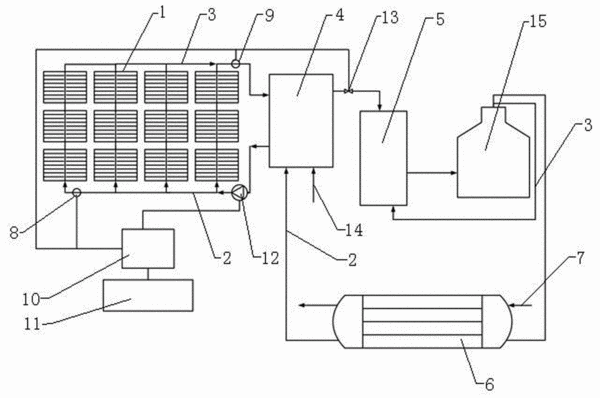

　　摘要：本实用新型公开了一种用于原油的太阳能昼夜伴热系统，包括太阳能集热阵列（1），所述太阳能集热阵列（1）的进水口和出水口分别通过低温水管（2）和高温水管（3）与循环水箱（4）相连，循环水箱（4）通过高温水管（3）与除氧设备（5）相连，除氧设备（5）通过高温水管（3）与相变储热换热器（6）的下部一侧相连，相变储热换热器（6）的下部另一侧通过低温水管（2）与循环水箱（4）相连；所述相变储热换热器（6）的上部设有穿过相变储热换热器（6）的原油输送管（7）。本实用新型具有集热效率高、存储热量大、热损失小且设备安装灵活、占地小的特点，在有效降低了生产中能源消耗的同时具有较强的经济性和实用性，适宜推广使用。

专利类型实用新型
申请人南京工业大学;
发明人周剑秋;刑伟;
地址210009 江苏省南京市鼓楼区新模范马路5号
申请号CN201120481167.6
申请时间2011年11月28日
申请公布号CN202328829U
申请公布时间2012年07月11日
分类号F24J2/00(2006.01)I;F24J2/05(2006.01)I;F24J2/24(2006.01)I;F24J2/40(2006.01)I;F22D1/50(2006.01)I;F28D20/02(2006.01)I;
