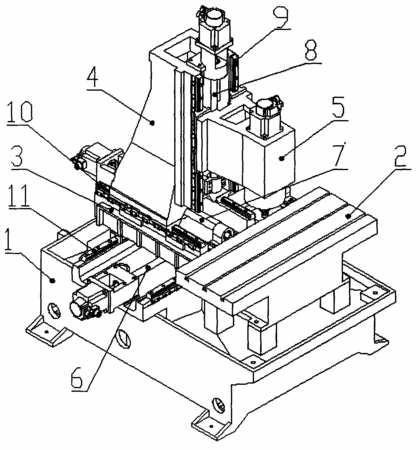

摘要：本实用新型公开了动柱立式高速钻铣加工中心滑鞍机构，包括底座机构(1)、工作台机构(2)、滑鞍机构(3)、立柱机构(4)、主轴箱机构(5)，其特征在于：所述滑鞍机构(3)采用封闭箱形结构，所述滑鞍机构(3)上面设有两条纵向平行Y向直线导轨(10)，通过伺服电机和Y向丝杆副(7)使滑鞍机构(3)与立柱机构(4)发生相对位移，实现立柱机构(4)Y向运动；滑鞍机构(3)下面设有两条横向平行X向直线导轨(11)，通过伺服电机和X向丝杆副(6)使滑鞍机构(3)与底座机构(1)发生相对位移，实现立柱机构(4)的X向运动。本实用新型的优点效果是：使得加工范围不再受工作台大小限制，并且实现了超重工件的高速高精加工。
- 专利类型实用新型
- 申请人山东普鲁特机床有限公司;
- 发明人林兆有;华伟;王纪;彭秀水;林伟;
- 地址277500 山东省枣庄市滕州市滕州机械工业园(汽车总站往西1000米南侧)山东普鲁特机床有限公司
- 申请号CN201120462118.8
- 申请时间2011年11月21日
- 申请公布号CN202317692U
- 申请公布时间2012年07月11日
- 分类号B23Q1/25(2006.01)I;B23P23/02(2006.01)I;
