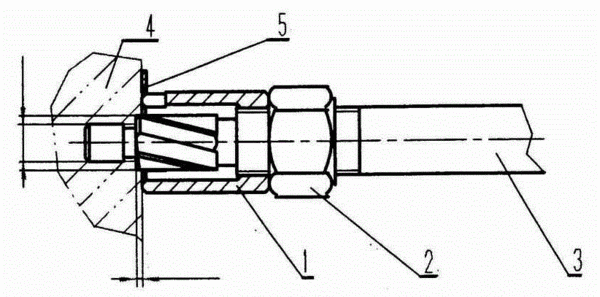

摘要：本实用新型为一种对沉孔深度有精度要求的埋头钻限位机构，属机床领域。本实用新型的技术方案是：将埋头钻安装在钻床主轴上，把埋头钻的导向部分装入已加工好的孔，选配与沉孔深度尺寸、公差相同的标准量块放置在工件表面，埋头钻的端面刃部接触到工件表面时旋转限位套通过埋头钻的细牙螺纹上下调整，使限位套端面压紧标准量块。埋头钻与限位套之间设计有排屑间隙，限位套设计有排屑槽，材质设计为黄铜。有益效果是：能够满足较高的精度要求，加工出的沉孔尺寸精度、底部表面粗糙度大大提高。装夹、测量方便，易于操作，不会损伤工件已加工表面。具有较高的切削效率，结构简单，易于制造，费用低廉。
- 专利类型实用新型
- 申请人安阳鑫盛机床股份有限公司;
- 发明人韩长生;侯磊;侯剑峰;高丽萍;郝云峰;路君勇;庞立明;元美荣;张燕;陆广;李香文;
- 地址455000 河南省安阳市高新区弦歌大道西段路南
- 申请号CN201120296592.8
- 申请时间2011年08月16日
- 申请公布号CN202317142U
- 申请公布时间2012年07月11日
- 分类号B23B47/00(2006.01)I;B23B49/00(2006.01)I;
