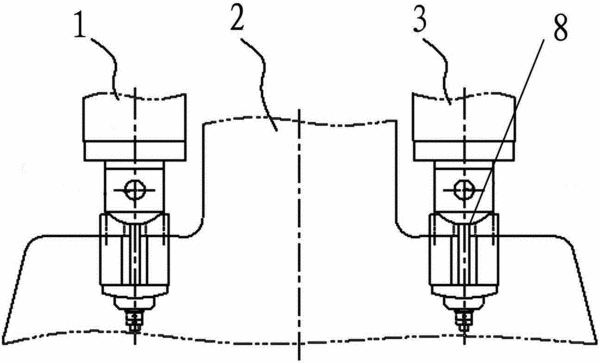

摘要：本实用新型为一种折弯机的滑块与油缸联接机构。其技术方案为：一种折弯机的滑块与油缸联接机构，包括安装在两立柱上的油缸、两立柱之间的滑块，所述油缸的活塞杆端部设置有凸面弧，所述滑块上固定安装有与凸面弧配合的凹弧面垫；所述油缸的活塞杆端部设置有转动销轴，所述转动销轴的两端分别通过双头螺栓与所述凹弧面垫锁紧联接。本实用新型结构设计合理、既能够实现油缸与滑块的柔性联接，又使两油缸活塞杆轴在一定范围内不同步时折弯机仍可正常工作，同时减少制造成本、降低装配安装难度和提高机构的安全性。
- 专利类型实用新型
- 申请人山东力丰重型机床有限公司;
- 发明人陈汉昌;潘伟;
- 地址271700 山东省滨州市惠民县经济开发区新永莘路
- 申请号CN201120448486.7
- 申请时间2011年11月14日
- 申请公布号CN202316686U
- 申请公布时间2012年07月11日
- 分类号B21D5/00(2006.01)I;
