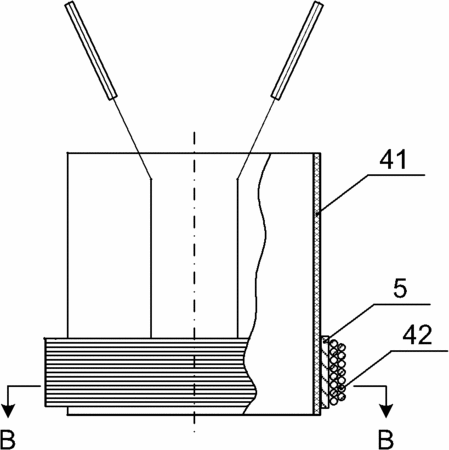

摘要：本实用新型涉及一种音圈和带有该音圈的扬声器。音圈包括音圈骨架、漆包线绕组和短路环，短路环套设在音圈骨架上，漆包线绕组绕设在短路环上，形成具有短路环的音圈。扬声器包括磁路结构和具有短路环的音圈，磁路结构包括T形铁、环型磁体和上夹板，T形铁的极芯柱与上夹板的中部通孔之间形成环形磁路缝隙，具有短路环的音圈设置在环形磁路缝隙中。本实用新型通过将短路环与音圈的漆包线绕组设置成紧靠在一起，使短路环产生的磁场可以抵消音圈的磁场从而减小反向电动势，因此有效降低了扬声器的失真并提高了扬声器高频的辐射效率。同时，本实用新型结构简洁，降低了磁路装配工艺的复杂度。此外，本实用新型还可以显著提高音圈的散热能力，有效提高音圈的功率承受能力。
- 专利类型实用新型
- 申请人北京七九七华音电子有限责任公司;
- 发明人王璟;朱波;
- 地址101500 北京市密云县工业开发区科技路71号
- 申请号CN201120425633.9
- 申请时间2011年11月01日
- 申请公布号CN202310081U
- 申请公布时间2012年07月04日
- 分类号H04R9/06(2006.01)I;H04R9/02(2006.01)I;
