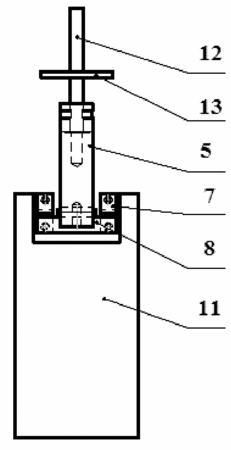

摘要：本实用新型提供一种能够消除机械天平的“再位性”误差的调整系统结构刚度的装置。其中半圆形横梁固定在横梁底座上；横梁底座的两侧对称处分别连接吊簧的下端，吊簧的上端连接在吊簧支座顶端；在每片吊簧的两侧中心对称位置处均带有一个凹槽；两个秤盘吊臂分别固定在横梁两侧对称处；在横梁的顶端中心连接调重心螺杆，调重心螺杆上带有杆量铊。本实用新型采用固定天平支点的结构替代刀子刀承结构，其能够消除机械天平的“再位性”误差。同时，通过在支点固定的机械天平横梁上增加调节质量块，抵消因固定支点带来的结构刚度，使天平横梁与其支点之间形成零刚度系统，天平灵敏度不低于刀子刀承支承结构的灵敏度。
- 专利类型实用新型
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人王小三;梅红伟;李廷元;赵宝瑞;周玉堂;
- 地址100076 北京市丰台区南大红门路1号
- 申请号CN201120407121.X
- 申请时间2011年10月24日
- 申请公布号CN202304991U
- 申请公布时间2012年07月04日
- 分类号G01G21/02(2006.01)I;
