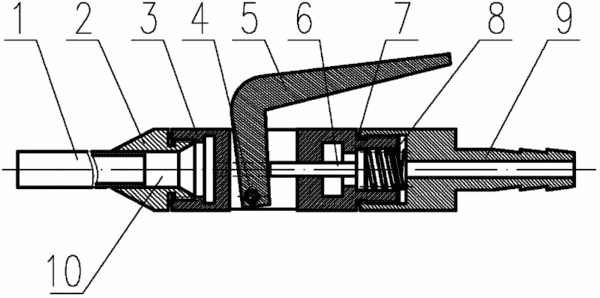

摘要：本实用新型公开了一种压缩空气管路控制阀。该压缩空气管路控制阀包括：管状阀体、连接在管状阀体右端的软管接头和开闭装置，开闭装置包括：L形手柄和单向阀组件，L形手柄的尾端可转动连接到管状阀体的腰形孔中，单向阀组件包括：针阀和弹簧，针阀可沿管状阀体轴向密封移动的设置在管状阀体内，一端抵住L形手柄的尾端将L形手柄的头部抬起，另一端与软管接头之间设置有所述弹簧，在弹簧的推动下将管状阀体的气路关闭；按下L形手柄时，针阀移动压缩所述弹簧打开管状阀体的气路。由于采用可以单手开闭的压缩空气管路控制阀，操作更加方便，提高了清洗零部件的效率。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人罗广德;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201120371332.2
- 申请时间2011年09月30日
- 申请公布号CN202302133U
- 申请公布时间2012年07月04日
- 分类号F16K15/18(2006.01)I;F16K31/60(2006.01)I;F16K27/00(2006.01)I;
