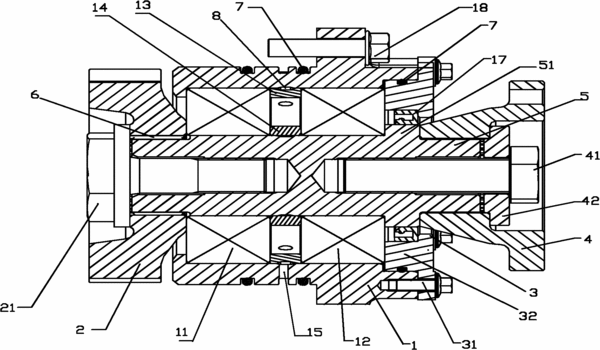

摘要：本实用新型公开了一种柴油机的后取力传动组件，改善了现有的后取力传动组件加工和使用不方便的情况。本申请的齿轮和传动套分别与动力输出端和动力接收端相连接，组件室内套装有传动轴和滚动轴承：传动轴适配的纵向穿设在组件室的中间位置，传动轴的两端分别与齿轮和传动套同轴连接；滚动轴承包括第一滚动轴承和第二滚动轴承，第一滚动轴承和第二滚动轴承分别相应的设置在传动轴的两端，第一滚动轴承和第二滚动轴承相应的固定设置在传动轴的外端面和组件室的内壁之间。本申请将两个双列滚动轴承设置在传动轴的中间，只需在飞轮壳上开一个支撑孔，通过外衬套和内衬套对轴承的外圈和内圈进行定位和止推，组件室设有进油孔，能对轴承实现整体的润滑。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人李少明;何化;苏怀林;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201120374788.4
- 申请时间2011年09月30日
- 申请公布号CN202301495U
- 申请公布时间2012年07月04日
- 分类号F16D1/02(2006.01)I;F16H57/00(2012.01)I;F16H57/04(2010.01)I;
