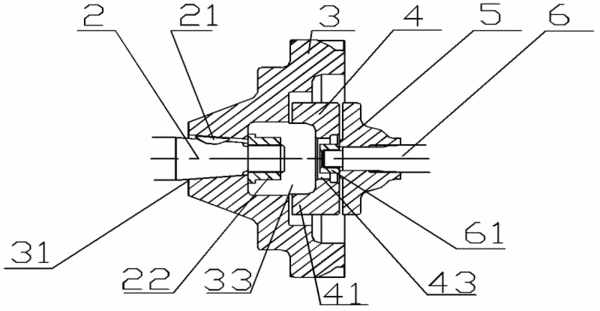

摘要：本实用新型公开了一种大扭矩传动装置，采用传动套代替现有的花键套，以解决现有的传动装置不能较好的满足大扭矩传动的问题。本实用新型包括传动齿轮、第一连接轴和第二连接轴，第一连接轴和第二连接轴分别设置在动力输出装置和接收装置上，传动齿轮设有中间通孔，第一连接轴和第二连接轴通过中间通孔相连，本申请还包括传动套，传动齿轮的中间通孔设置成锥孔，锥孔的顶端适配的套设在第一连接轴的外部，传动套的一端与第二连接轴啮合适配，另一端适配的套入锥孔的底端。本实用新型的大扭矩传动装置，将现有的花键套替换为传动套，通过传动套和传动齿轮的配合实现扭矩的传输，避免了采用花键套传动产生的问题。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人沈琼;黄冬梅;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201120371319.7
- 申请时间2011年09月30日
- 申请公布号CN202301494U
- 申请公布时间2012年07月04日
- 分类号F16D1/02(2006.01)I;
