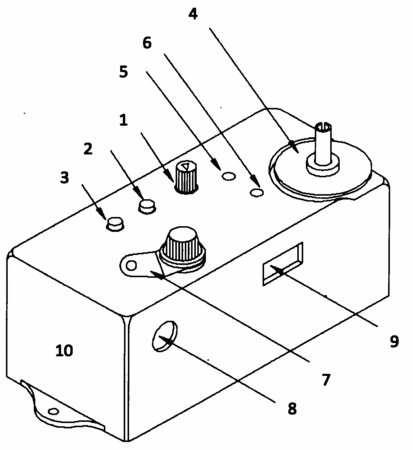

摘要:本实用新型涉及一种绕线器,尤其是一种智能工缝电子绕线器,该绕线器具有单片机控制、实时启动中断等功能。本实用新型的技术方案为:一种智能工缝电子绕线器,包括壳体、绕线器、夹线器,所述绕线器、夹线器位于所述壳体的两侧,其特征在于:所述智能工缝电子绕线器还包括单片机、开关电源、微型DC电机、电路板、电源接口、指示灯、开关按键、可调电位器,所述单片机、电路板、开关电源、微型DC电机位于壳体的内部,所述电源接口、指示灯、开关按键、可调电位器位于壳体的外部,所述单片机、电源接口、指示灯、开关按键、可调电位器、开关电源分别与所述电路板电气连接,所述开关电源与所述微型DC电机电气连接,所述微型DC电机与所述绕线器连接并带动所述绕线器转动。
- 专利类型实用新型
- 申请人宁波宇杰电子科技有限公司;
- 发明人糜瑞松;
- 地址315500 浙江省宁波市奉化市东郊开发区宝峰路74号
- 申请号CN201120363914.6
- 申请时间2011年09月26日
- 申请公布号CN202298143U
- 申请公布时间2012年07月04日
- 分类号D05B59/00(2006.01)I;
