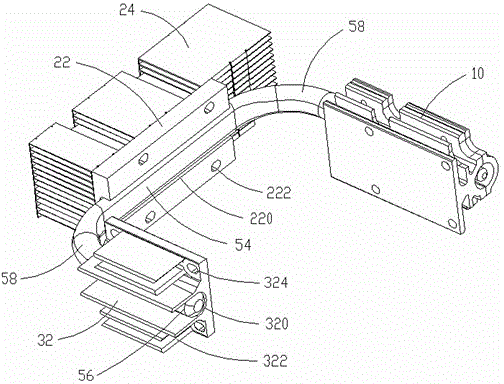

摘要:本实用新型公开了一种热管散热装置,包括第一散热器、第二散热器、第三散热器及至少一热管,该热管弯折而具有两间隔开且平行相对的第一、第二传热部,第三传热部通过连接部垂直连接在第一、第二传热部之间,热管的第一、第二、第三传热部分别容置于第一、第二、第三散热器中,且第一散热器可相对于热管的第一传热部旋转和滑动,第二、第三散热器分别与热管的第二、第三传热部耦合焊接。该热管散热装置充分利用空间,并能同时对至少三个发热元件进行散热;散热器相对热管可移动,能吸收装配误差,安装方便;第二、第三散热器的固定孔采用长形孔设计,既可以有效吸收加工误差,又可以有效吸收装配误差,降低对发热模块造成的应力影响。
- 专利类型实用新型
- 申请人四川长虹电器股份有限公司;
- 发明人陈兵;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201120409539.4
- 申请时间2011年10月25日
- 申请公布号CN202284783U
- 申请公布时间2012年06月27日
- 分类号F21V29/02(2006.01)I;F21Y101/02(2006.01)N;
