    具有阀门控制功能的M-BUS无源直读表

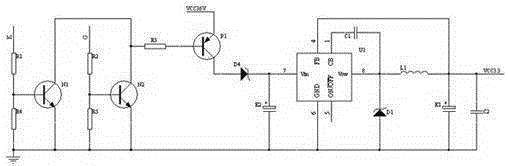

      摘要:本实用新型公开了一种具有阀门控制功能的M-BUS无源直读表,含有一直读表及其与之相连接的水表电动阀,其硬件电路包括直读表数据采集处理部分和阀门控制电路部分,需要控制用户阀门时,带供电装置的数据采集器通过M-BUS总线向直读表提供36V直流电源,直读表数据采集处理部分的单片机置阀门控制端K高电平或阀门控制端G高电平,则三极管P1导通,经过开关电源芯片LM2675将36V电压降为3.3V,为阀门控制电路部分提供开、关阀电流。
    • 专利类型实用新型
    • 申请人河南新天科技股份有限公司;
    • 发明人费战波;袁金龙;潘明辉;
    • 地址450001 河南省郑州市高新技术开发区国槐街19号
    • 申请号CN201120372063.1
    • 申请时间2011年09月28日
    • 申请公布号CN202274899U
    • 申请公布时间2012年06月13日
    • 分类号G01F15/00(2006.01)I;
