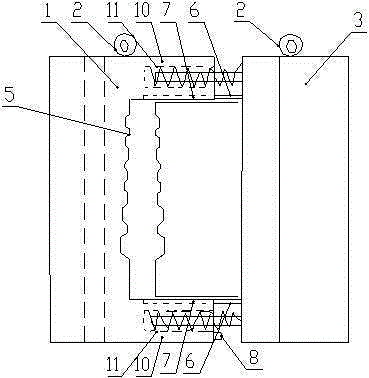

摘要：本实用新型公开了一种折弯机用电缆端子冷压模，包括静模和动模，在静模和动模之间设有压模，压模设有可以适应不同的线径的卡口；动模靠内一端的端面上每侧各固定连接一个滑键和反力弹簧，静模为门式结构，静模内侧设有两个支腿，支腿内设有对应设有键槽和弹簧孔，反力弹簧一端位于弹簧孔内；滑键与键槽滑动连接。本实用新型通过动模与静模之间采用可自动将动模弹开的回弹机构，回弹机构包括对应设置在静模和动模上的键槽和滑键、反力弹簧和弹簧孔，反力弹簧在挤压结束后可以将动模弹回，滑键沿着键槽水平运动以保证动模平稳弹回。本实用新型解决了不需要人工操作，不用安装专用的工具，同时降低了工人的劳动强度，提高了生产效率和产量。
- 专利类型实用新型
- 申请人索凌电气有限公司;
- 发明人翟华;
- 地址450000 河南省郑州市索凌路18号
- 申请号CN201120373743.5
- 申请时间2011年09月30日
- 申请公布号CN202260085U
- 申请公布时间2012年05月30日
- 分类号H01R43/048(2006.01)I;
