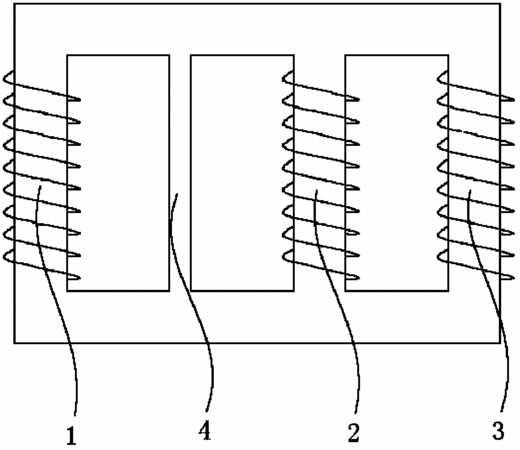

摘要:本实用新型公开了一种提供零序通路的三相四柱中频变压器,包括绕组和磁芯,所述磁芯包括铁轭及铁轭之间的三相磁柱,即A磁柱(1)、B磁柱(2)、C磁柱(3),绕组绕于所述三相磁柱,还包括位于铁轭之间的第四磁柱(4),用于为零序电压提供零序通路。本实用新型能为零序电压提供磁通路,为实现三相平衡构造了电路拓扑结构,和现有的技术相比,本实用新型具有结构简单,可完全控制零序输出电压,实现三相输出平衡的特点,另外由于零序电压磁路闭合原因,减小了变压器对外辐射干扰。
- 专利类型实用新型
- 申请人山东艾诺仪器有限公司;
- 发明人庞清奎;白洪超;李传静;
- 地址250101 山东省济南市高新区天辰路1251号3号楼
- 申请号CN201120309806.0
- 申请时间2011年08月24日
- 申请公布号CN202258681U
- 申请公布时间2012年05月30日
- 分类号H01F27/24(2006.01)I;
