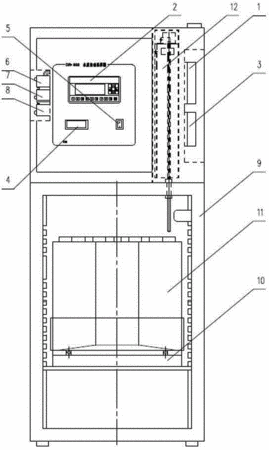

摘要:本实用新型涉及一种能够自动排空采样瓶中水样的水质自动采样装置,包括控制箱、冷藏恒温装置、采集装置和自排空装置;自排空装置包括步进电机、驱动螺杆、滑块、升降管、挡板和连接杆;步进电机的输出轴与驱动螺杆的一端联接,驱动螺杆的另一端套装在挡板上,滑块上设有与驱动螺杆配合的螺纹孔,驱动螺杆旋合在螺纹孔中;连接杆的上端插在滑块上的通孔中,其下端与挡板固定连接;升降管的上端与滑块固定连接,其下端穿过挡板上的通孔且位于采样瓶的瓶口正上方;输水导管插在升降管中间。本实用新型功能齐全、操作方便、结构合理,能够与在线自动监测设备联机,实现多种模式的采样;并且可以将已采集但已过期或不需要的水样自动排空。
- 专利类型实用新型
- 申请人石家庄德润环保科技有限公司;
- 发明人谷彦武;韩银钢;崔继文;张红彬;
- 地址050091 河北省石家庄市新石北路368号金石工业园软件大厦A505室
- 申请号CN201120347385.0
- 申请时间2011年09月16日
- 申请公布号CN202255957U
- 申请公布时间2012年05月30日
- 分类号G01N1/14(2006.01)I;
