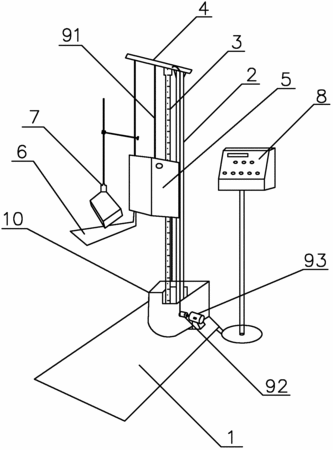

摘要：本实用新型跌落试验机，包括冲击底板、立柱、导杆、顶板、驱动气缸、托盘、限位开关、升降装置和操作台，升降装置包括钢丝绳和轴向连接有辊筒的升降电机；立柱和导杆垂直设于冲击底板上；顶板垂直设于立柱和导杆顶部冲击底板正上方；驱动气缸与导杆滑动连接，顶部与钢丝绳连接；钢丝绳穿过顶板孔洞与辊筒连接；驱动气缸上方设有限位开关，底部连接托盘，并驱动托盘移动和回位；操作台与限位开关和升降电机电连接。通过升降电机拉动钢丝绳升降驱动气缸带动托盘内待测产品升降；采用限位开关使待测产品达到预定高度时自动停止，驱动气缸驱动托盘使待测产品跌落测试；达到设计合理、结构简单、对产品冲击测试方便、且使用效果好的目的。
- 专利类型实用新型
- 申请人苏州宇诺仪器有限公司;
- 发明人文小中;
- 地址215101 江苏省苏州市吴中区木渎镇木胥西路26号
- 申请号CN201120371138.4
- 申请时间2011年09月28日
- 申请公布号CN202255818U
- 申请公布时间2012年05月30日
- 分类号G01M7/08(2006.01)I;
