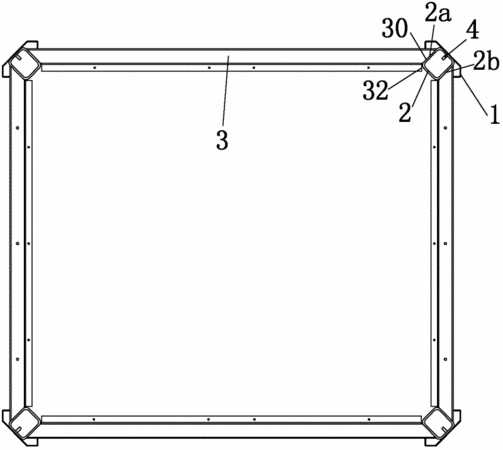

摘要：本实用新型提出一种机架结构，适用于各种类型的仪器、仪表、设备、装置等。该机架结构包括顺序布置成一圈的多根立柱、连接在每根立柱上的方管、连接在相邻两根立柱之间的横梁，所述方管与横梁间隔布置；所述立柱与横梁之间为插接连接；所述横梁的端部具有与横梁的延伸方向呈锐角的坡面，所述方管具有一对相对的侧面，所述方管插入相邻两根横梁的端部以及立柱所形成的空间，且坡面与所述一对相对的侧面中的朝向该坡面的一个抵靠。本实用新型用插槽式的结构取代传统结构，通过方向的限位来让没有经过焊接的机架做到不晃动，使机架的强度比焊接式的更优良，并解决了以往加工工艺的弊端；此结构大大增加了设备的灵活性及承重强度，降低了包装及运输成本。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人李华斌;刘烨靖;
- 地址201209 上海市浦东新区民夏路238号
- 申请号CN201120325050.9
- 申请时间2011年08月31日
- 申请公布号CN202252638U
- 申请公布时间2012年05月30日
- 分类号F16M1/00(2006.01)I;
