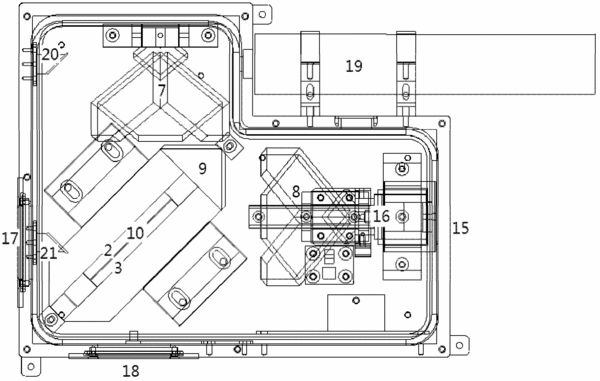

摘要：本实用新型提出了一种红外光谱干涉仪，包括发出平行光线的光源，在平行光线的前进方向上设置有分束镜，在分束镜的透射光路上依次设置有补偿镜、动立体角镜和第一平面镜；在分束镜的反射光路上依次设置有定立体角镜和第二平面镜；其中的分束镜的镀有分束膜的面平行于所述第二平面镜和第一平面镜构成的夹角的角平分线，第二平面镜垂直于定立体角镜的光轴，第一平面镜垂直于动立体角镜的光轴。该干涉仪的独特的光路设计，使其既不受立体角镜的角度偏移的影响同时也不受立体角镜顶点的位置平移的影响，因此抗环境干扰能力强。同时，本实用新型还提供了一种采用该红外光谱干涉仪的红外光谱仪，能够获得同样有益的技术效果。
- 专利类型实用新型
- 申请人北京华夏科创仪器技术有限公司;
- 发明人曾立波;张新民;吴琼水;
- 地址100085 北京市海淀区上地信息路2号C座808
- 申请号CN201120359795.7
- 申请时间2011年09月23日
- 申请公布号CN202229843U
- 申请公布时间2012年05月23日
- 分类号G01J3/45(2006.01)I;G01J3/02(2006.01)I;
