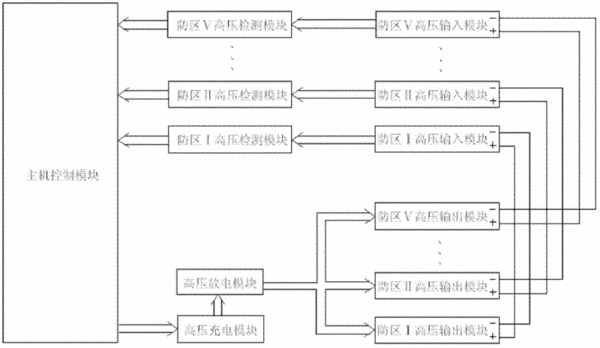

摘要:本实用新型涉及基于一套高压装置实现多防区脉冲电子围栏的系统,包括用于产生PWM波形的主机控制模块、与所述主机控制模块输出端连接的高压装置、与所述高压装置输出端连接的高压输入模块以及和所述高压输入模块输出端连接的高压检测模块;所述高压检测模块接入所述主机控制模块;所述高压输入模块包括与至少两个防区高压输出模块相对应的高压输入模块;所述高压检测模块包括与所述高压输入模块相对应的高压检测模块;所述主机控制模块依次经上述模块分别与脉冲电子围栏的一端相连;所述围栏的另一端分别与所述高压输入模块相连。本实用新型比传统的多防区脉冲主机少用了一套高压装置,既降低了系统成本,又提高了系统的可靠性,使系统更加安全高效。
- 专利类型实用新型
- 申请人上海广拓信息技术有限公司;
- 发明人王雷;
- 地址200070 上海市闸北区恒通路222号地铁恒通大厦11层
- 申请号CN201120339629.0
- 申请时间2011年09月09日
- 申请公布号CN202217360U
- 申请公布时间2012年05月09日
- 分类号G08B13/12(2006.01)I;H05C1/04(2006.01)I;
