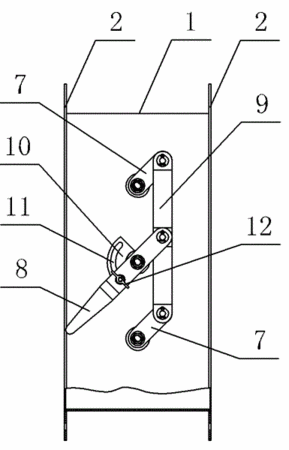

摘要：本实用新型涉及一种蝶阀，尤其是一种通风用的蝶阀。它包括蝶阀筒体，在蝶阀筒体的两端分别固连一法兰，在蝶阀筒体的内侧中部通过轴套设有一中支撑轴，中支撑轴上固连一中叶片，在中支撑轴上下两侧的蝶阀筒体上分别通过轴套设有一侧支撑轴，每个侧支撑轴上固连有一与中叶片配合的侧叶片；在两侧支撑轴的同一端分别固连有一连接板，在两侧支撑轴固连连接板端一侧的中支撑轴的端部固连有一手柄，两连接板的外端通过一连杆活动连接，手柄的前端与连杆中部活动连接。本实用新型结构简单，设计合理，叶片转动角度大，转动灵活，摩擦阻力小，调节控制风量方便。
- 专利类型实用新型
- 申请人山东开泰抛丸机械有限公司;
- 发明人张来斌;王瑞国;张亚南;宋庆安;李计良;
- 地址256217 山东省滨州市邹平县青阳镇
- 申请号CN201120305508.4
- 申请时间2011年08月22日
- 申请公布号CN202215759U
- 申请公布时间2012年05月09日
- 分类号F16K1/22(2006.01)I;F16K31/60(2006.01)I;
