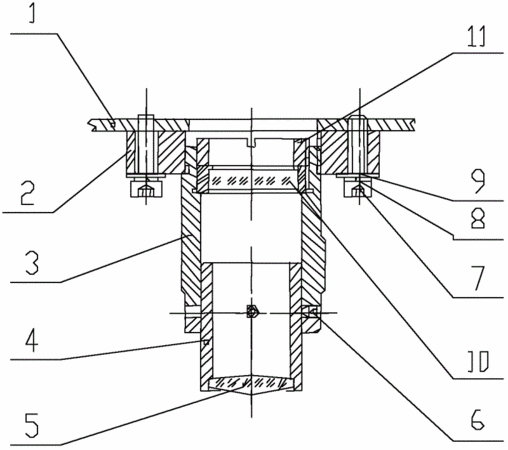

摘要：本实用新型提供一种可更换滤光片式单色仪结构，该结构包括滤光片基座、滤光片筒、聚光镜筒、聚光镜、窄带滤光片、压紧盖；通过依次连接的平垫圈、弹簧垫圈、螺钉将滤光片基座固定在所述样品室上，滤光片基座通过螺纹连接滤光片筒，并以滤光片筒上部外周的台阶作为止挡安装位置，滤光片筒内上部固定有窄带滤光片，窄带滤光片上通过螺纹将压紧盖固定在滤光片筒的上部，滤光片筒的下部通过紧定螺钉将固定有聚光镜的聚光镜筒紧固。本实用新型的效果是方便更换窄带滤光片，由于滤光片筒上有台阶作为止挡，更换前后聚光镜的位置不会发生变化。聚光镜筒位置是可调的，更换滤光片时不需要再调整，光斑的上下左右位置不会因更换窄带滤光片而发生变化。该结构紧凑、占用空间小。
- 专利类型实用新型
- 申请人天津港东科技发展股份有限公司;
- 发明人赵景山;马学勇;
- 地址300384 天津市南开区华苑产业区鑫茂科技园G座二层EF单元
- 申请号CN201120306223.2
- 申请时间2011年08月22日
- 申请公布号CN202204596U
- 申请公布时间2012年04月25日
- 分类号G01J3/12(2006.01)I;G01J3/02(2006.01)I;
