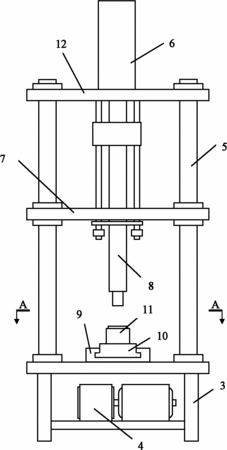

摘要：一种管材缩径机。其包括支架、油泵、四根导轨、油缸、退料板、芯轴、基座、滑板和两个缩径套；支架设置在地面上；油泵安装在支架下部；四根导轨呈方形垂直安装在支架表面，且顶面上设有油缸支撑架；油缸垂直安装在油缸支撑架上；芯轴上端与油缸上活塞杆下端相连；退料板外部以滑动方式连接在四根导轨上，中间部位与芯轴的中部相连；基座安装在支架表面上；滑板水平插入在基座上的凹槽内；两个缩径套嵌入在滑板上。本实用新型的管材缩径机是利用芯轴与缩径套之间的配合将管材局部直径缩小，同时使该部位的长度变长，由于缩径部位的厚度与管材原厚度相同，这样不仅可使生产出的产品外观质量好，而且能够减少材料的用量，从而可大幅度降低生产成本。
- 专利类型实用新型
- 申请人天津市津宝乐器有限公司;
- 发明人王存;
- 地址301804 天津市宝坻区海泰路1－2号
- 申请号CN201120207586.0
- 申请时间2011年06月20日
- 申请公布号CN202169284U
- 申请公布时间2012年03月21日
- 分类号B21C1/24(2006.01)I;
